Аэродинамический расчет воздуховодов системы вентиляции сводится:

- к определению размеров воздуховодов, каналов отдельных участков сети, обеспечивающих перемещение требуемого количества воздуха;
- к определению суммарного сопротивления, возникающего при движении воздуха в магистральной сети, для определения в дальнейшем расчетного давления, создаваемого вентилятором;
- к возможной увязке потерь давления на отдельных участках сети воздуховодов.

Наименьшая скорость движения воздуха в системах с механическим побуждением, с учетом акустических требований, принимается на участках перед обслуживаемыми помещениями (3-5 м/с), наибольшая - в магистральных воздуховодах перед вентиляционными установками (до 7-9 м/с). В системах естественной вентиляции скорость движения воздуха, как правило, не превышает 0,9 -1,1 м/с.

Аэродинамический расчет ведется преимущественно по методу удельных потерь. Расчетная потеря давления в наиболее протяженной и нагруженной магистральной сети воздуховодов Δр представляет сумму потерь давления на каждом расчетном участке магистрали.

Δp = Σ (Δp ТР + Δp MC) = Σ [RTPL βш + Σ ξ(v2ρ/2)], Па (кг/м2)

где Δp ТР + Δp MC потери давления, Па (кг/м2), на расчетном участке соответственно по длине 1, м, и В местных сопротивлениях;
RTP - удельная потеря на трение, Па/м (кг/м2 м), определяемая по таблицам, номограммам или расчетным путем;
βш - коэффициент, учитывающий шероховатость внутренней поверхности воздуховода, канала;
Σ ξ - сумма коэффициентов местных сопротивлений в долях динамического давления, определяемых экспериментально и принимаемых по таблицам в справочной литературе. v - скорость движения воздуха в воздуховоде, м/с;
ρ - плотность воздуха, кг/м2.

Таблицы и номограммы  для определения RTP составлены для круглых воздуховодов. Поэтому при применении воздуховодов прямоугольной формы пользуются понятием "эквивалентный диаметр" прямоугольного воздуховода, при котором потери давления на трение RTP в круглом и прямоугольном воздуховодах равны. Обычно эквивалентный диаметр d3, м, определяют по формуле, исходя из равенства скоростей в воздуховодах.
dэ = 2АБ / (А+Б)
где А и Б - размеры сторон прямоугольного воздуховода, м.

Соотношения размеров прямоугольных воздуховодов и круглых по эквивалентному диаметру приведены в табл. 9.1.
Примеры расчетов воздуховодов приведены в справочной и учебной литературе [В 16, В17, В18, В25].

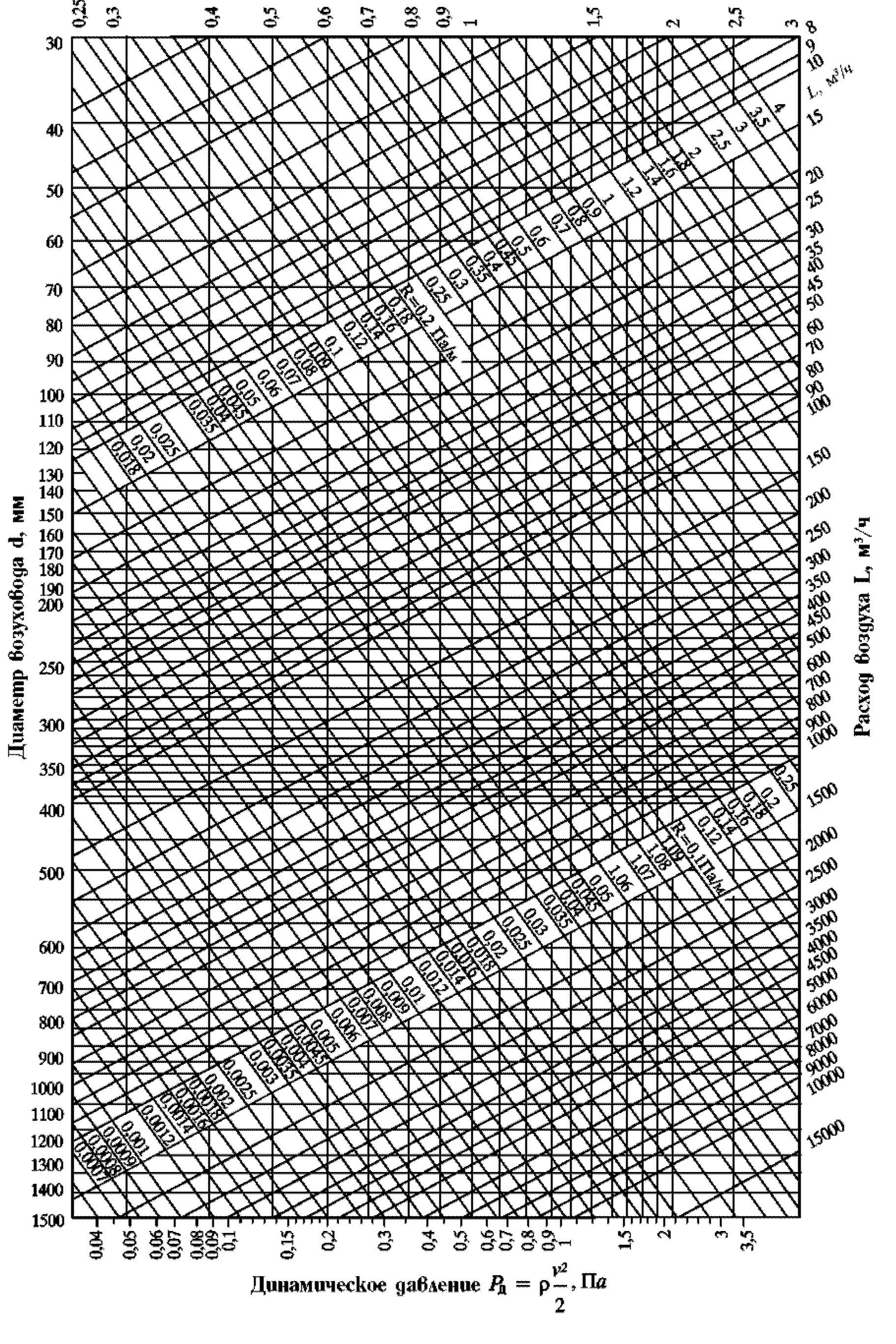

 РИС. 1.21. Номограмма для диаметра круглых воздуховодов системы естественной вентиляции и потерь давления на трение в них:

Размеры и масса прямых участков металлических воздуховодов круглого сечения

Размеры и масса прямых участков металлических воздуховодов прямоугольного сечения
