Системы естественной вентиляции

1. Естественная вентиляция
2. Аэрация здания
3. Естественная вентиляция многоэтажного дома
4. Дефлектор



Системы естественной вентиляции позволяют обеспечить неорганизованный или организованный воздухообмен, проветривание в помещении под действием гравитационного и (или) ветрового давления.

Гравитационное давление равно произведению разности плотностей наружного и удаляемого из помещения воздуха на расстояние по вертикали от центров отверстий приточного и удаляемого воздуха.

Гравитационное давление систем естественной вентиляции для жилых, общественных и административно-бытовых зданий следует рассчитывать на разность удельных весов наружного воздуха с температурой 5°С и температурой внутреннего воздуха при расчетных параметрах для холодного периода года.

Ре = 9,81lh(рн-pв) ,Па (1.1)

Ветровое давление зависит от скорости набегающего воздушного потока на наружную поверхность здания и доли динамического давления, преобразующегося в статическое.

Pv = 9,81Apv2 /2 ,Па (1.2)

Где: рн и рв - удельный вес наружного и внутреннего воздуха, Н/м2;
        h - расстояние по вертикали от центров отверстий приточного и удаляемого воздуха, м;
       А - аэродинамический коэффициент, показывающий долю динамического давления,
                  преобразующегося в статическое при взаимодействии воздушного потока с наружными ограждениями здания;
       v - скорость ветра, м/с.

В жилых зданиях и в некоторых помещениях общественных и административно-бытовых зданий предусматривается вентиляция с естественным побуждением. В таких системах неорганизованное поступление наружного воздуха осуществляется через неплотности в ограждениях, открываемые периодически форточки, окна, наружные и балконные двери здания или специальные устройства, располагаемые в стенах, окнах.. Удаление воздуха из помещений, как правило, предусматривается через вытяжные шахты, каналы, воздуховоды и воздухоприемные устройства.

Организованный воздухообмен, при котором воздух поступает в помещение и удаляется из него через специально предусмотренные расчетом отверстия в наружных ограждениях (окна, фонари), называется аэрацией. Количество поступающего и удаляемого Воздуха регулируется за счет изменения в течение года площади открываемых отверстий.

Аэрация может применяться, например, для вентиляции производственных помещений, в которых основной вредностью является значительная избыточная теплота (рис. 1.1).

При значительной скорости ветра используется специальное вентиляционное устройство - дефлектор  (рис. 1.6, 1.7).

Естественная вентиляция отличается простотой устройства, незначительными капитальными затратами и эксплуатационными расходами, но давление, создаваемое естественными силами, невелико и зависит преимущественно от состояния наружного воздуха. Поэтому интенсивность воздухообмена в помещениях зависит от внешних факторов. Это, собственно, является существенным недостатком естественной вентиляции. В отдельные часы суток дня в теплый период года, в связи с теплоустойчивостью здания возможно отсутствие воздухообмена (особенно в помещениях цокольного и подвального этажей).

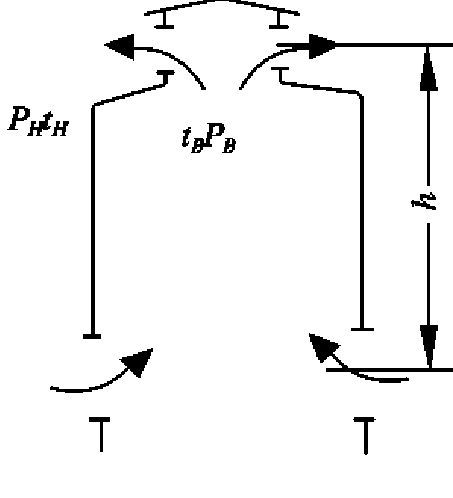

 Рисунок 1.1.Аэрация здания под воздействием гравитационого давления

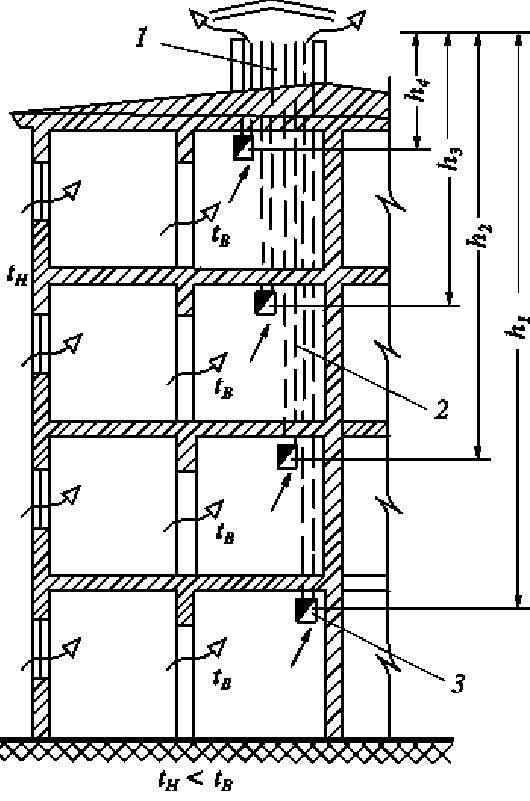

Рисунок 1.2 Естественная гравитационная система вентиляции в помещений многоэтажного здания:1 - воздуховыбросная шахта; 2 - каналы; 3 - воздухоприемное отверстие














Рис. 1.3. Схема решений естественной вытяжной вентиляции кухонь и санитарных узлов в кирпичном трехэтажном здании: 1 - обособленные каналы в кирпичной стене; 2 - сборный короб; 3 - вытяжная шахта; 4 - подвесной короб; 5 - жалюзийная решетка

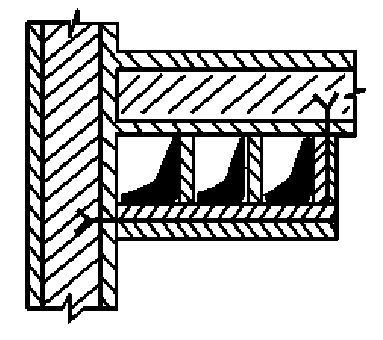

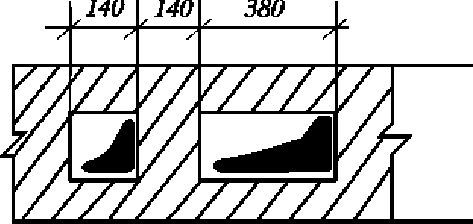

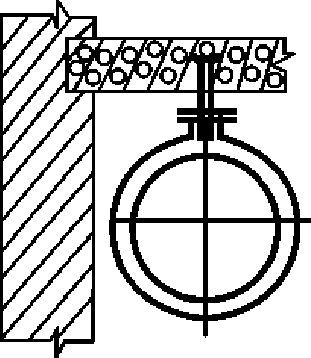

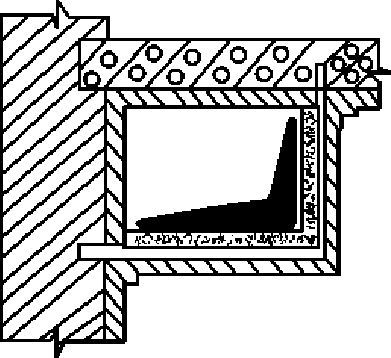

Рис. 1.4. Воздуховоды: канал в стене (а); приставной вертикальный (б); подвесной горизонтальный (в); подвесной круглого сечения (г)

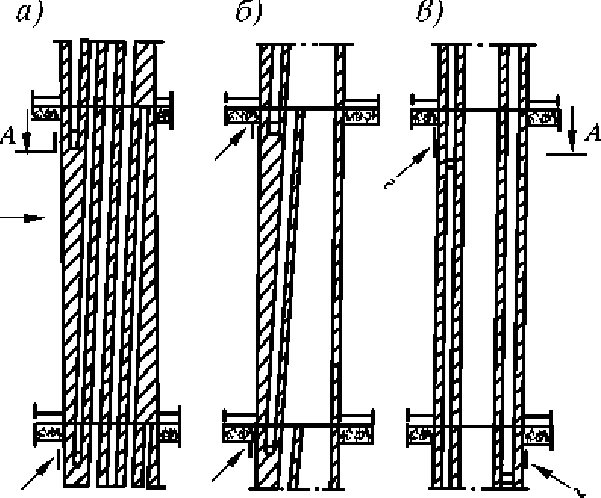

Рис. 1.5. Индустриальные вентиляционные блоки: с обособленными вертикальными канала¬ми (а); с наклонными перепускным каналом (б); с двумя каналами спутниками (в)л
А-А

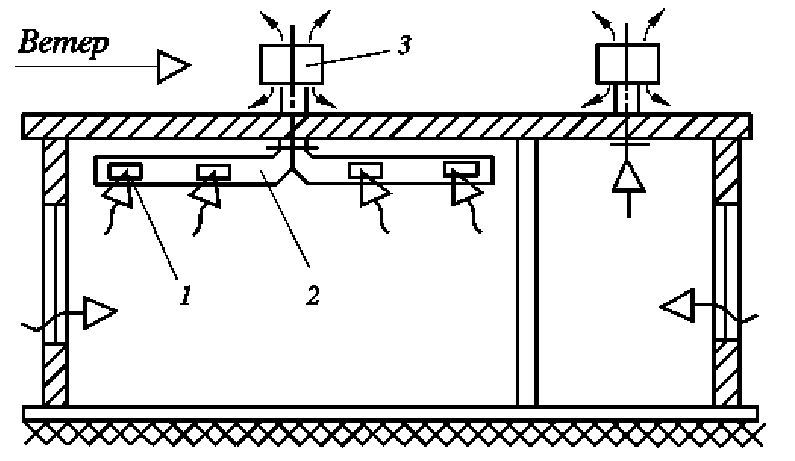

Рис. 1.6. Естественная вентиляция здания под действием ветра: 1 - отверстие; 2 - воздуховод; 3 - дефлектор

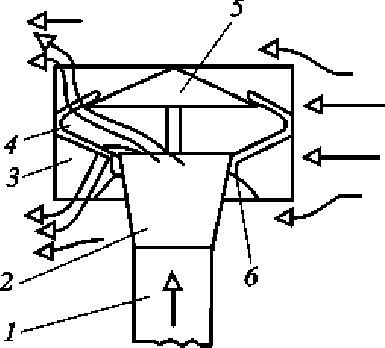

Рис. 1.7. Дефлектор ЦАГИ
1 - патрубок; 2 - диффузор; 3 - корпус;
4 - лапки; 5 - зонт-колпак;
6 - конусный щиток
