Кондиционирование коттеджа

В системах кондиционирования воздуха коттеджей следует использовать сертифицированное обо­рудование комплектной поставки.
В зависимости от используемого оборудования применяются:
■  сплит-системы, мультисплит-системы;
■  системы с использованием чиллеров-фанкойлов;
■  системы с использованием мини-центральной установки;
■  мультизональные системы кондиционирования.

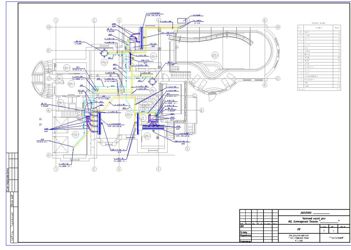

Проектирование и монтаж систем кондициони­рования воздуха коттеджей производится, нашей организа­цией по техническому заданию заказчика, кото­рое включает:
  - тип системы;
  - архитектурно-планиро­вочные решения;
  - количестволюдей по помещени­ям;
  - дополнительные источники тепловыделений (электробытовая техника, opгтехника, телевизоры,мониторы, музыкальные центры,  холодильники, другие приборы.);
  - обеспеченность электропитанием на нужды кондиционирования и параметры воды при использовании водяных ка­лориферов;
 - места расположения установок (благо­даря малошумным исполнениям установок они могут располагаться в подшивном потолке обслуживаемых поме­щений).
На основании полученных от заказчика данных ведется расчет холодопроизводительности конди­ционера.
Общие теплоизбытки складываются из теплопоступлений от солнечной радиации, электро­оборудованияи людей.

ПРОЕКТИРОВАНИЕ СИСТЕМ КОНДИЦИОНИРОВАНИЯ КОТТЕДЖЕЙ

Для круглогодичного поддержания оптималь­ных условий воздушной среды помещений исполь­зуются системы кондиционирования воздуха. Ком­фортные условия воздушной среды помещений определяются кроме температуры и влажности Воздуха также его подвижностью и запыленно­стью. Эти параметры несколько разнятся для хо­лодногои теплого периодов года и зависят от на­значения помещения (кухня, кабинет ит.д.}.

Q1 = qуд х Vп

где qуд — удельные теплоизбытки отсолнечной ра­диации, принимаемые в зависимости от освещенности помещения;
qуд = 30-З5 Вт/м3 — если большое остеклениепомещения расположено не на солнечной стороне;
                              qуд =35 Вт/м3 — среднее значение;

                 qуд = 35-40 Вт/м3 — если большое остекле­ние расположено с солнечной стороны;

                              Vп— объем помещение, м3.


Избыточная теплота от электрооборудования принимается с коэффициентом 0,3 от установлен­ной мощности.
Теплоизбытки от людей взависимости от того, находятся ли они в состоянии покоя (кабинетная ра­бота)или занимаются физическими упражнениями (тренажерный зал), колеблются соответственно от 100 до 300 Вт/ч.
По суммарным теплоизбыткам подбирается обо­рудование сближайшей к расчетной величине холодопроизводительностью, обеспечивающей компен­сацию избыточных тепловыделений.
Дальнейший расчет зависит от принятой схемы кондиционирования.

СПЛИТ-СИСТЕМЫ ДЛЯ КОТТЕДЖЕЙ

Сплит-системы предусматривают в первую оче­редь охлаждение воздуха помещения в теплый пе­риод года. Сплит-системы состоят из внутреннего и наружного блоков, соединенных между собой мед­ными теплоизолированными трубками, обеспечива­ющими циркуляцию хладогента.
Внутренний блок включает в себя фильтр, вентилятор и поверхност­ный воздухоохладитель;

наружный блок —компресорно-конденсаторный агрегат с тепловым насосом, подающим к внутреннему блоку хладогент.
  Наружный блок оборудован осевым или цен­тробежным вентилятором. Наружный блок с осе­вым вентилятором устанавливается на улице (настене или на крыше здания). Важно, чтобы к нему был обеспечен свободный доступ для эксплуата­ции и ремонта, происходило обтекание конденса­тора блока атмосферным воздухом. В то же время необходимо учитывать, что наружный блок выде­ляет в окружающую среду большое количество теплоты. при работе в режиме охлаждения.
Сплит-системы — самые популярные в коттедж­ном строительстве. Могут применяться также сплит-системы с подачей свежего приточного воздуха. Тогда к внутреннему блоку с помощью воздуховода подается наружный воздух, затем он смешивается с рециркуляционным и после соответствующей обра­ботки подается в помещение.
При необходимости установки конденсаторно­го блока внутри помещения используются блоки, оборудованные центробежными вентиляторами, с подачей  наружного воздуха воздуховодом.
К одному наружному блоку могут присоединяться несколько  внутренний блоков мультисплит-системы.
Внутренний блок по своему конструктивному исполнению может  предназначаться для установ­ки в фальшпотолке (канальный тип), в котором  размещаются и распределительные воздуховоды. Раздача при­точного и забор  рециркуляционного воздуха осу­ществляются через потолочные диффузоры или  решетки.

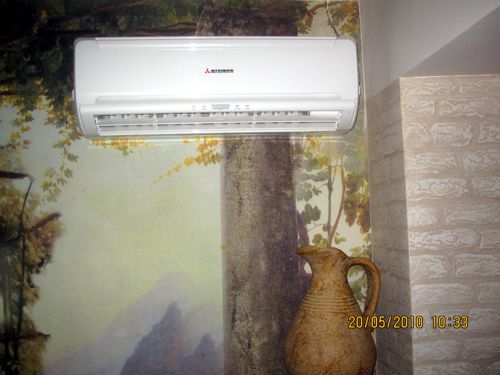

Выпускаются также настенные и напольные внутренние блоки.
Если сплит система обслуживает несколько помещений, одно из них  выбирается в качестве эталонного, в нем устанавливается пульт управ­ления всей  системой, на котором задаются требуемые параметры, в другие помещения будет по­даваться  воздух, с температурой и в количествах, позволяющих поддерживать параметры,близкие к расчетным.
Но есть возможность и регулировки температуры и расхода воздуха индивидуальнов каждом из помещений, для этого при входе воздуховодов в помещение, в стене  ставят воздушный клапан с интелектуальным управлением от пульта распологаемого  на стене в обслуживаемом помещении. На пульте можно установить требуемую температурув помещении и регулировать величину «открытия-закрытия» воздушного клапана, что влияет на количество воздуха подаваемого в помещение.
  Воздух, поступающий в сплит-систему, очища­ется, охлаждается, осушается, а в холодный период года  нагревается.

СИСТЕМЫ С ИСПОЛЬЗОВАНИЕМ ЧИЛЛЕРОВ-ФАНКОЙЛОВ

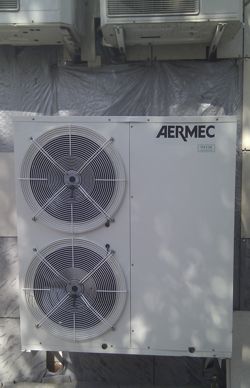

Чиллер — это  холодильная машина, которая охлаж­дает (или при необходимости греет) хладогент (антиифриз, вода) и подает его по системе трубо­проводов в фанкойлы.
Фанкойлы — это теплообменники  с вентиляторами, которые передают холод или теплоту от хладогента в воздух и  охлаждают либо напревают помещение.

Системы с использованием чиллеров  фанкойлов имеют значительные преимущества  перед сплит-системами при кондиционировании больших помещений, так как к  одному чиллеру можно присоединить большое количество фанкойлов. При этом можно  задавать не только общий тепловой режим всей сис­темы, но и регулировать режим  работы каждого фанкойла с пульта, смонтированного на нем.
  Расстояние между чиллером и фанкойлом не лимитируется, а для циркуляции хладоагента использу­ются обычные  водогазопроводные трубы, полипропиленовые пластиковые или медные трубы с теплоизо­ляцией.

В основном  чиллеры для коттеджей выбирают  двух типов:
чиллеры со встро­енной  наносной станцией и чиллеры без гидравли­ческого контура. Также различают  чиллеры по месту их установки; чиллеры с осевым вентилятором для охлаждении, устанавливаемый на улице, и чиллеры с центробежным вентилятором,устанавливаемые внутри здания (в подполах, на чердаках, в служеб­ных помещениях).

Фанкойлы монтируются на полу, на стенах, на потолке.Существуют также бескорпусные фанкойлы, размещаемые в фальшпотолке.
Расчет системы сводится к  подбору чиллера по требуемой холодопроизводительности и гидравлическому расчету  системы трубопроводов, соединяю­щих чиллер с фанкойлами, на основании гидравлического  расчета опре­деляются диаметры трубопроводов, проверяется достаточность  располагаемого давления гидрав­лического контура, если используется чиллер со  встроенной насосной станцией, или подбирается насосная станция для чиллера без  гидравлического контура.
Фанкойлы могут быть с одним или двумя  тепло­обменниками. Система с одним теплообменником двухтрубная, по ней поступает холодный или горя­чий теплоноситель (в случае  установки чиллера с тепловым насосом). Система с двумя теплообмен­никами  четырехтрубная. В первый теплообменник подается холодный (или горячий)теплоноситель от чиллера, во второй — горячая вода от системы отопления. В  четырехтрубной системе фанкойлы работают в холодный период года как приборы отопления.


КОНДИЦИОНИРОВАНИЕ ВОЗДУХА ПОМОЩЬЮ МИНИ-ЦЕНТРАЛЬНОЙ УСТАНОВКИ

Миницентральный кондиционер — это сплит-система совмещенная с приточной вентиляцией. В  отличие от обычной сплит-системы эти кондиционе­ры  работают на смеси наружного и рециркуляцион­ного воздуха. Для сохранения воздушного баланса  коттеджа в нем должна быть предусморена вытяж­ная вентиляция из зон выделения  вредностей (кух­ня, санузлы).
Забор воздуха в систему кондиционирования осуществляется вентилятором,встроенным во внут­ренний блок кондиционера. В этом блоке смешан­ный воздух  фильтруется, обрабатывается в зависи­мости от заданного режима (охлаждается,осушает­ся либо нагревается) и далее тем же вентилятором по системевоздуховодов раздается по помещениям. Для дополнительного подогрева воздуха зимой, когда  эффективность работы теплового насоса сни­жается, внутренний блок может быть  укомплекто­ван электро- или водяным калорифером.
Выпускаются мини центральные  установки раз­личных моделей: потолочные, напольные, настен­ные. Они могут  выполнять функции обычной при­точной установки или кондиционера.
