Воздуховоды

Прежде всего, уточним терминологию. «Воздуховод» – из самого названия понятно, что это конструкция для перемещения воздуха в вентиляционной системе, а вернее сами воздуховоды являются частью вентиляционной системы.

В настоящее время вряд ли найдется, какое либо помещение, будь это жилой дом, квартира, производственное, складское, торговое помещение без системы вентиляции, в составе которой не входили бы воздуховоды. Так как вентиляционные системы могут выполнять многие задачи (приток свежего и удаление отработанного воздуха, обеспечение постоянной температуры и влажности, очистка воздуха), то и виды воздуховодов разнообразны и подбираются исходя из задач, технических и конструктивных особенностей.

Не будем особенно углубляться в тонкости, рассмотрим основные виды, типы воздуховодов.

1.По материалу:

Металлические (стальные, алюминиевые).

Преимущества: повышенная прочность, гладкая поверхность, антикоррозийные свойства, долговечность, огнестойкость, низкая стоимость.

Недостатки: большой вес (исключение алюминиевые), точные расчеты конструкции, большое аэродинамическое сопротивление, значительные затраты на транспортировку.

Неметаллические (полиэтиленовые,  из стеклоткани, полипропиленовые для агрессивных сред).

Преимущества: небольшая масса (при высокой прочности), повышенная свобода конструирования вентиляции в целом (из-за возможности изгибать  в любой плоскости и под любым углом), легко можно демонтировать для чистки, мытья и дезинфекции, легкость в  проектировании (требуется  рассчитать и сбалансировать только магистральные участки воздуховодов), наикратчайшие сроки монтажа и простота установки, простота изменения конструкции, если внутренняя планировка помещения может варьироваться.

Применение полипропиленовых воздуховодов требуется  в тех случаях,  где есть повышенные требования по противокорозийной стойкости и работе системы вентиляции с агрессивной химической средой:

·         Гальванические цеха производства

·         Химическое  производство

·         Лаборатории, в которых используют  агрессивные среды и кислоты

А также где есть повышенные требования по чистоте к воздуховодам, так как на внутренних поверхностях пластиковых воздуховодов меньше всего со временем осаждаются продукты транспортировки:

·         Пищевая промышленность

·         Птицеводство  и животноводство

·         Предприятия общественного питания.

Недостатки: высокая стоимость.

2. По виду сечения.

Круглые, прямоугольные, овальные
Основное преимущество круглых воздуховодов по сравнению с прямоугольными, состоит в том, что круглые воздуховоды  создают меньше аэродинамическое сопротивление, чем прямоугольные. Но прямоугольные воздуховоды гармоничнее вписываются в дизайн помещений и  экономят общее пространство помещений, так как для прямоугольных помещений требуется меньше монтажного пространства, что немаловажно в помещениях с низкими потолками. Воздуховоды круглого сечения более просты и экономичны, так как их производство требует меньшего расхода металла.

воздуховоды круглого сечения  - обычно производятся из нержавеющей стали или оцинкованного листа, могут  быть любого диаметра, но в основном стараются применить рекомендуемые унифицированные размеры сечений воздуховодов. Соединение в круглых воздуховодах – ниппельное, фиксируется  заклепками либо саморезами; бандажное, фиксируемое бандажом или фланцевое, фиксируемое болтами с гайками.  Полукруглого сечения - полукруглые практически  не используются, но в некоторых проектах, без применения воздуховодов полукруглого секторного сечения не обойтись;

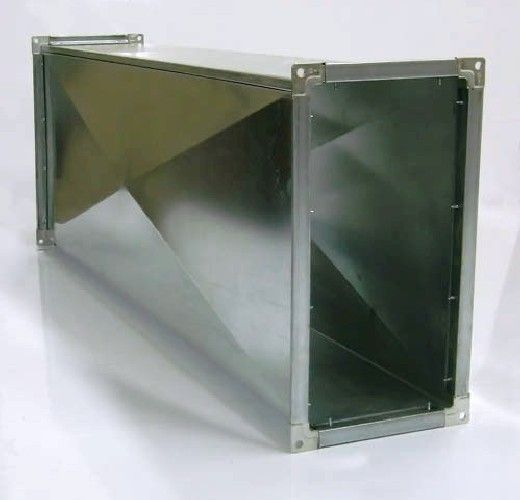

воздуховоды прямоугольного сечения, чаще всего изготавливаются из оцинкованного листа и могут иметь любой диаметр, но в основном стараются применить рекомендуемые унифицированные размеры сечений воздуховодов. Могут так, же производиться  из углеродного железа (для систем дымоудаления) или алюминия, для систем вентиляции  с вредными примесями, которые пагубно влияют на воздуховоды из стали. Соединение в прямоугольных воздуховодахфланцевое, на рейке.

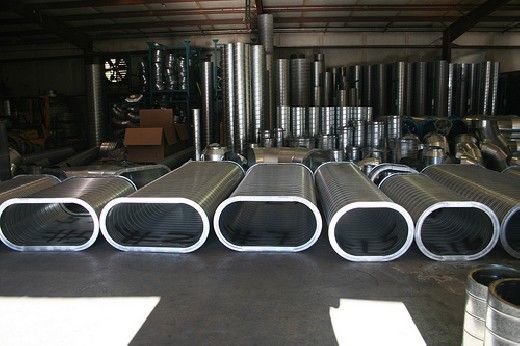

Воздуховоды овального сечения изготавливаются с использованием спирально-навивного метода изготовления. Они мало распространены, так как оборудование для их изготовления стоит намного дороже, чем для обычных спирально-навивных воздуховодов круглого сечения. Так же стоимость фасонных изделий намного дороже, чем стоимость фасонных изделий для круглого или прямоугольного сечений. Преимущества овальных воздуховодов состоят в том что, они по аэродинамическим  параметрам схожи с круглыми воздуховодами, но как и прямоугольные овальные воздуховоды  можно встроить в меньшее подпотолочное пространство, чем круглого сечения с одинаковыми показателями расхода воздуха и шума.

3. По типу жесткости:
Самые жесткие воздуховоды изготавливают из нержавеющей  или оцинкованной  стали, как прямоугольного, так и круглого сечения.

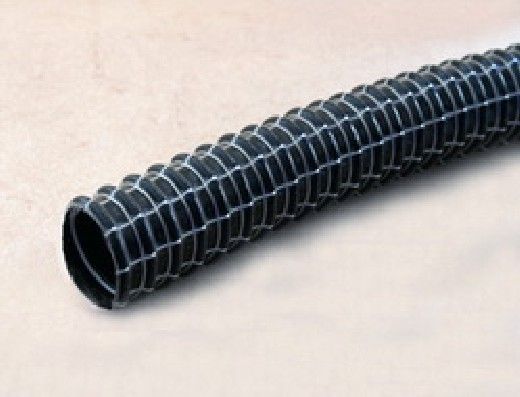

Гибкие и полугибкие воздуховоды бывают только круглого сечения, изготавливаются из термопластичного материала с применением спирального стального каркаса из закаленной проволоки, обеспечивающего конструкции необходимую жесткость. Применение изоляционных материалов в гибких воздуховодах улучшает тепло- и звукоизоляционные свойства.

4. По нюансам конструкции – виду шва

Прямошовные воздуховоды.

Шов в прямоугольных воздуховодах  располагают на угле, чтобы он служил дополнительным ребром жесткости воздуховода. Шов для такого соединения называется «американка» или «питсбургский замок».

На круглых воздуховодах шов расположен по всей длине воздуховода и он формируется по типу «лежачего» шва.

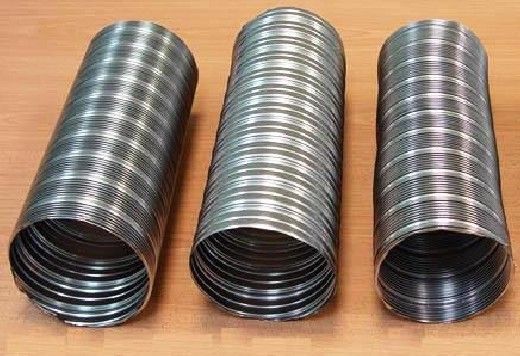

Спирально-замковые круглые с фальцевым соединением.

У таких воздуховодов повышенная жесткость по сравнению с прямошовными воздуховодами и нет ограничения по длине.

Спирально-сварные

Круглого сечения, стыки свариваются внахлест.

У таких воздуховодов меньше расход металла по сравнению со спирально-замковыми воздуховодами.
