Воздушные завесы

Тепловая завеса - это устройство, в котором воздух нагревается и с силой выпускается в таком направлении, чтобы исключить поступление или перетекание холодного воздуха. Та величина затрат, которая необходима для работы тепловых завес, на порядок меньше затрат на дополнительное отопление помещения и зачастую является основным способом теплосбережения в холодных регионах.

Так же применяют завесы отсекающие - без какого либо нагрева, они отсекают входящий или выходящий воздух из помещения с помощью мощной напрвленной ламинарной струи воздуха.

  Существует большое разнообразие тепловых завес, которое возникает из-за многих параметров и критериев, которые мы сейчас по порядку опишем:

Какой источник тепла используется:

  Способов подогрева воздуха в тепловых завесах два - с помощью электричества или воды.

  Источником нагрева в электрических тепловых завесах обычно является ТЭН (нагревательный элемент в форме спирали), а в случае водяной системы - воздух нагревается путем прохождения сквозь «водяной радиатор».

  Электрические тепловые завесы по сравнению с водяными дешевле и проще в монтаже, но затраты по электроэнергии довольно большие.

Но есть завесы высокотехнологичного типа, нагрев в которых происходит при рекуперации тепла из других помещений, такие завесы производят ведущие производители систем кондиционирования, такие как DAIKIN и Mitsubishi Electric. У Mitsubishi Electric это модель PHV DXE, которая создана совместно с компанией THERMOSCREENS и может использоваться совместно с компрессорно-конденсаторными блоками ZUBADAN Inverter и POWER Inverter, что позволяет при работе теплового насоса сократить потребление электроэнергии в 3-4раза. А если такие завесы включены в состав VRF-системы CITY MULTI G5, то они вообще потребляют электроэнергию только для работы вентиляторов, так как тепловую энергию рекуперируют из системы переменного распределения фреона CITY MULTI G5, к которой подсоединены кондиционеры обслуживающие помещения серверных, а кондиционеры серверных круглый год работают в режиме охлаждения.

Какой способ защиты используется:

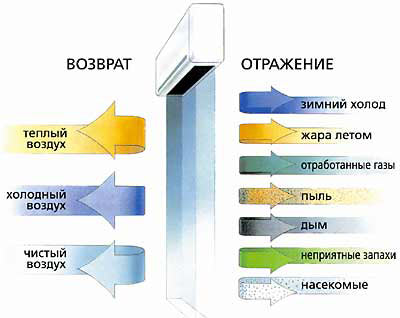

Тепловые завесы бывают двух типов - смесительные и шиберирующие (отсекающие). В принципе работы смесительных тепловых завес лежит принцип «смешивания», то есть теплый поток, выходящий из завесы, не препятствует проникновению холодного воздуха извне, а просто перемешивается с ним. У шиберирующих тепловых завес другой принцип работы, более сложный: с силой выходящая из завесы струя горячего воздуха с одной стороны является барьером для холодного воздуха идущего с улицы, с другой стороны за счет столкновения с потоком холодного воздуха, теплый поток отталкивается от него, меняет свое направление и частично поступает внутрь помещения. Чаще всего подобные завесы располагают над проемом, проходом, воротами – соответственно струя теплого воздуха направлена вниз под углом от помещения для лучшей эффективности. Все зависимости довольно просты – чем мощнее струя, выходящая из завесы и больше угол отклонения, тем большая эффективность и меньше вероятность попадания холодного воздуха в помещение.

Какова эффективная длина струи:

Такой параметр как «Эффективность длины струи» дает возможность определить максимальные габариты (высоту, ширину) проемов, проходов, ворот и дает возможность подобрать ту воздушную завесу, которая справиться со своей задачей.

Какая производительность по воздуху:

Производительность по воздуху, другой термин «прокачка», характеризует способность воздушной тепловой завесы перегонять-подавать определенный объем воздуха за определенное время. Естественно что данный параметр напрямую связан с «эффективностью длины струи».

Варианты и способы  установки:

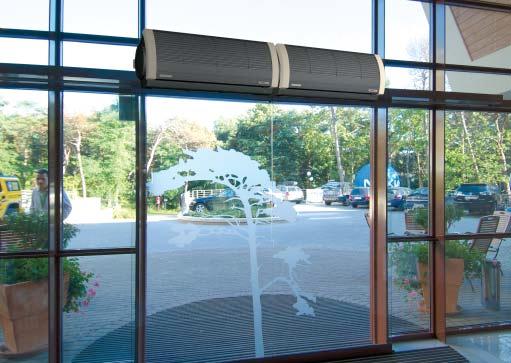

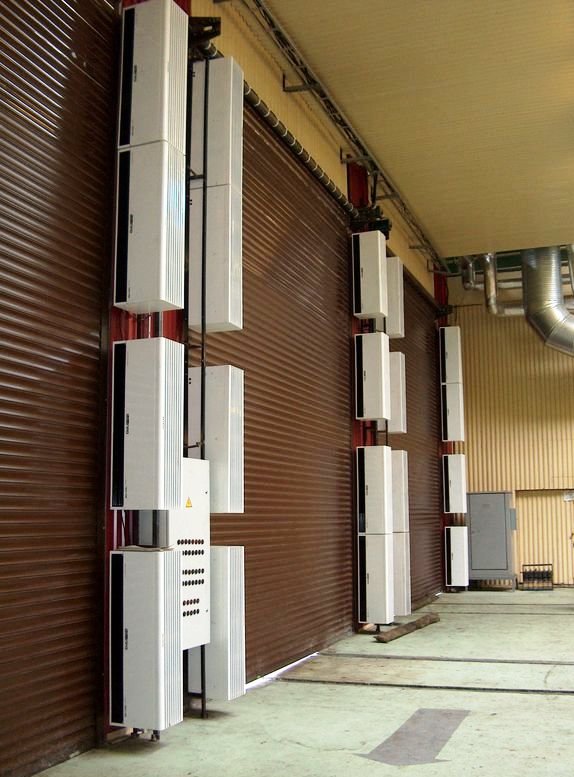

Вертикальные тепловые завесы устанавливаются на боковой части проемов, ворот. Важно: высота вертикальной завесы должна быть не менее 75% от высоты проема, иначе ни о какой эффективности тепловой завесы можно не говорить. Горизонтальные завесы, располагают над проемами, воротами. Важно: ширина завесы должна быть такой же, как и ширина проема, ворот.

  Горизонтальные воздушные завесы более распространенные. Односторонние завесы по сравнению с двусторонними менее надежно перекрывают проем при движении или остановке транспорта и для уменьшения потерь тепла рекомендуется устраивать тамбур. В таком случае завеса может иметь меньшую «прокачку». Длина тамбура должна быть не меньше ширины ворот, а ширина тамбура на 1м больше ширины ворот. Существуют универсальные завесы, которые могут монтироваться как горизонтально так и вертикально, они дают возможность выбора при реконструкциях, изменениях, но стоимость их выше.
